Système de gestion de l'air (AMS)

Le système de gestion de l'air est disponible en deux configurations de base qui varient selon le régulateur de secours utilisé. Le type A utilise le régulateur électropneumatique tandis que le type B utilise le régulateur de secours de type manuel. Les deux types incluent une vanne d'isolement et peuvent être configurés en tant qu'unités distantes (SA) ou en tant que bases connectées au bus de terrain (EN, PN). Les concentrateurs disposent d'un port de liaison IO supplémentaire pour la connexion à des périphériques supplémentaires pouvant communiquer via le système.

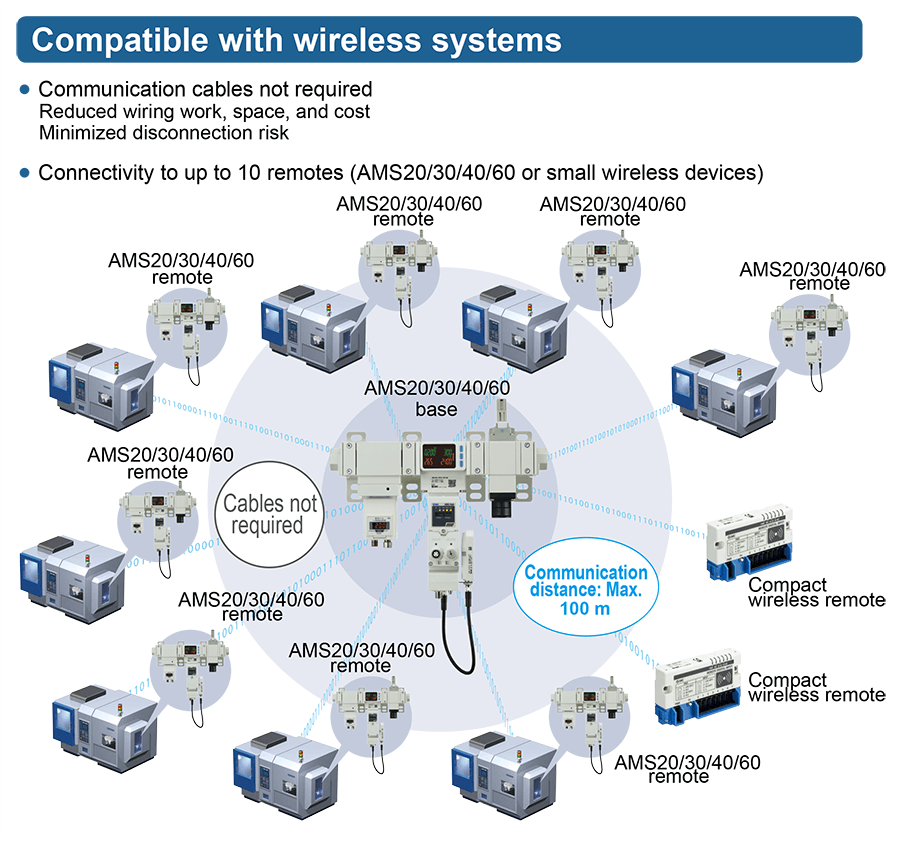

Le cœur du système de gestion de l'air est le hub. Basé sur le capteur de débit PF3A, le hub génère des données de débit, de pression et de température pour quantifier le fonctionnement de la machine. Les concentrateurs autonomes ou distants peuvent communiquer sans fil avec les unités de base. Les unités de base disposent d'une communication par bus de terrain pour la connexion à l'automate tandis que les données de processus sont fournies via OPC UA au système d'analyse client.

Le régulateur électropneumatique de secours ITV-X399 ajoute des fonctionnalités à l'ITV standard pour une utilisation dans le système de gestion de l'air. Comme l'ITV standard, il permet à l'utilisateur de contrôler électroniquement la pression de l'appareil. La possibilité de régler une pression de secours a été ajoutée, et la conception sans décompression permet au système de se décomposer à cette pression avant que l'ITV ne la maintienne à la pression inférieure définie. Une fonction de rampe de pression est également ajoutée qui permet une pressurisation contrôlée au démarrage et élimine le besoin d'un dispositif de démarrage progressif séparé.

Le régulateur de secours de la série AR*S offre une méthode mécanique simple pour introduire une pression de secours réduite dans le système de gestion de l'air. De conception sans décharge, l'AR*S permet au système de se dégrader naturellement jusqu'à la pression de veille afin de minimiser l'air nécessaire pour ramener le système à pleine pression après une courte période d'inactivité.

Les vannes d'isolement de la série VP*E-X660/X661 (décharge de pression résiduelle) facilitent le système de gestion de l'air en mettant la machine en mode d'isolement pour un état d'inactivité à plus long terme. Cela élimine les pertes constantes dues aux fuites dans l'équipement en aval. L'option douce est recommandée lors de l'utilisation du régulateur de secours de la série AR*S pour une pressurisation contrôlée du système.

The Air Management System automatically regulates and isolates the compressed air provided to a machine to improve efficiencies during periods of inactivity.  The unit generates pressure, flow, and temperature data to characterize normal operating conditions and identify trends to both compare with similar machines and enable preventative action to maintain optimal system performance.  The unit does not require reprogramming of the user's PLC to operate, making integration both simple and cost effective.  The high-resolution data is accessed by the PLC via fieldbus and SCADA packages via OPC UA.  Using OPC UA and wireless systems, the Air Management System can be added without connector to the PLC or changes to PLC programming.
